点扩散函数如何提升PET性能

2022-04-09 14:08     来源:乐山水     PET/CT
PSF是Point Spread Function的缩写,即点扩散函数,描述了成像系统对点光源(物体)的响应,在许多情况下可以被理解为图像上点目标的扩散/模糊程度。将PSF理论用于成像过程中进行校正,能够显著提升图像空间分辨率和信噪比。该技术已经被广泛用于天文学、医学、电子显微镜等高精度成像设备上,获得了高质量图像。

早在19世纪科学界就开始了关于PSF衍射的理论研究,近年来,将PSF引入PET/CT系统是一项重要的技术革新。传统PET设备没有考虑探测器的几何形状对成像的影响,会导致PET的空间分辨率和信噪比从中心至周边视野逐渐降低。

PET的晶体和探测器成环状排列,且晶体有一定厚度,当γ光子抵达晶体时,在转换成闪烁光之前会穿行一段距离。因此,当γ光子来源于中心视野,入射角度与晶体垂直,系统能够正确判定响应线(LOR)的位置;而当γ光子来源于周边视野,其入射角度可能偏离垂直方向,则会穿行数个晶体后才转换为闪烁光,造成系统错误判定响应线的位置(图1),导致空间分辨率和信噪比下降。

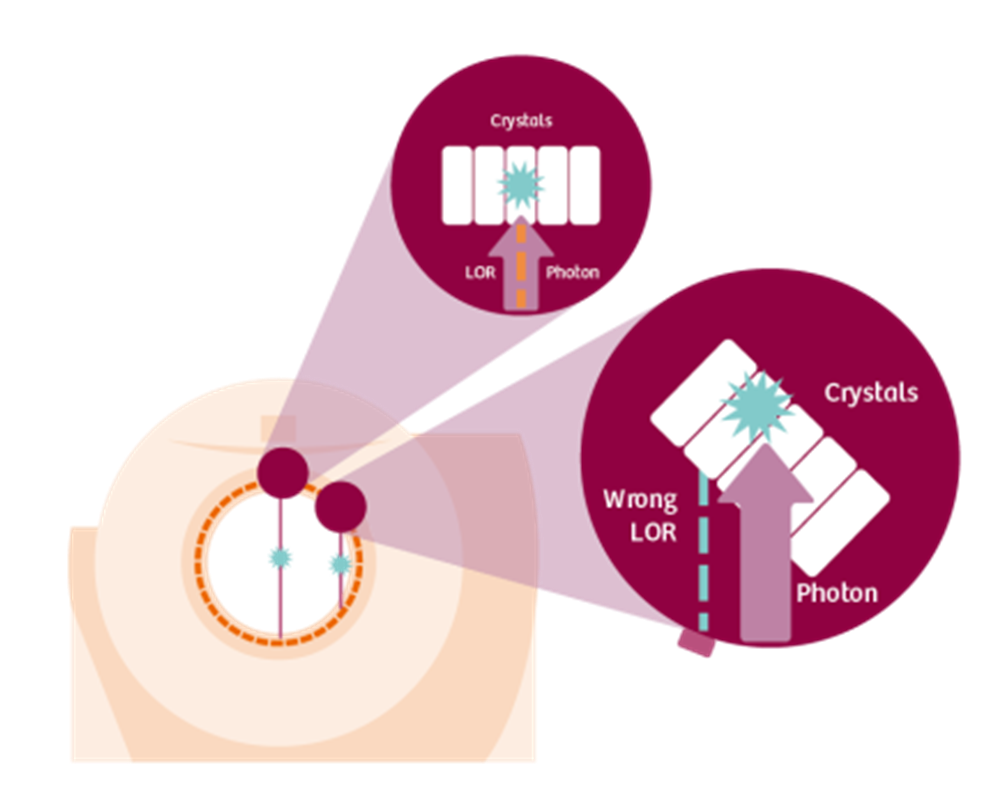

图1:γ光子来源于中心视野时,其垂直入射晶体,PET系统可准确判定响应线的位置;γ光子来源于周边视野时,其入射角可能偏离垂直方向,穿行邻近晶体后产生闪烁光,导致PET系统错误判定响应线的位置。虚线代表PET系统判定的响应线,粗箭头代表真实的入射γ光子。

西门子PET/CT系统引入实测PSF校正技术,其基于测量PET视野内不同位置的数百万个真实点源响应信息,描绘出整个视野内的点扩散特征,其后,在图像采集过程中记录每个γ光子的响应(点扩散)特征(图2),在图像重建过程中依据点扩散特征将响应线恢复至真实位置(图3),从而显著提高空间分辨率、降低噪声。

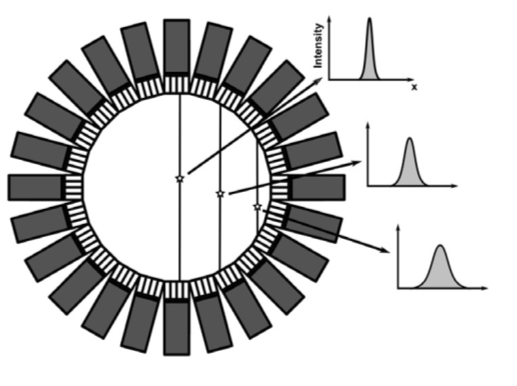

图2:PET采集过程中识别并记录γ光子的响应特征用于后期PSF校正。

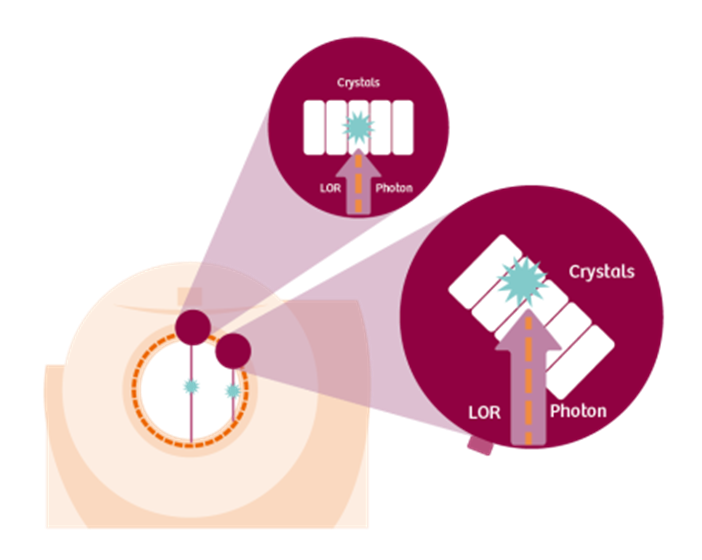

图3:依据光子响应特征和实测的PSF函数,将响应线校正至真实位置。虚线代表PET系统判定的响应线,粗箭头代表真实的响应线。

PSF校正技术在实际应用中的效果如何呢?首先,在早期模型验证研究中 [1] ,PSF校正能够显著提升图像的分辨率、信噪比及对比度(图4)。

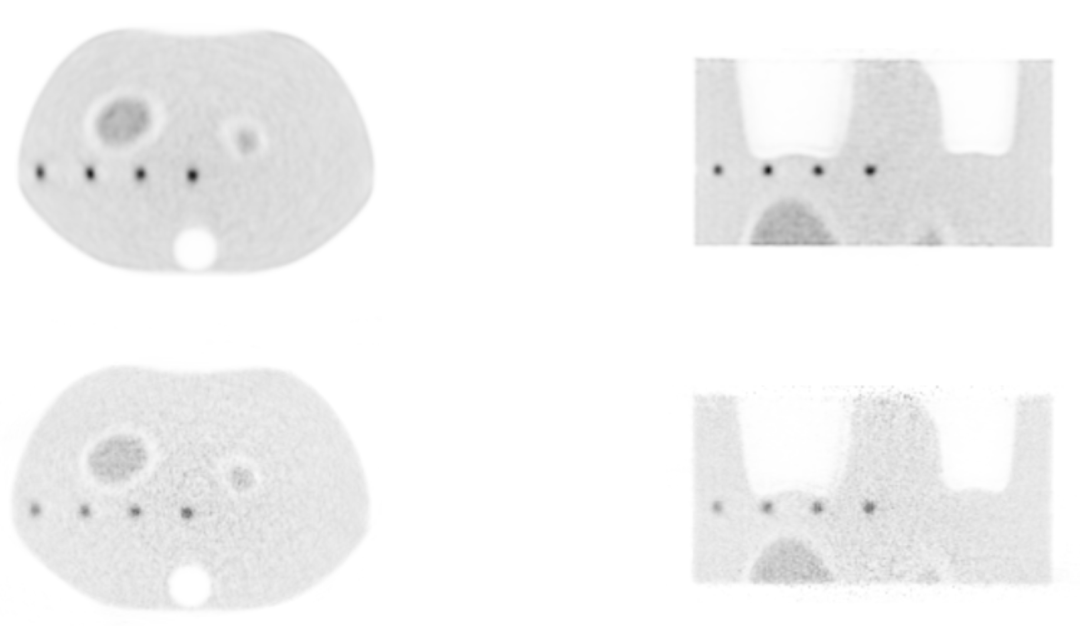

图4:拟人躯干模型PET显像。上图:PSF校正重建,下图:AW-OSEM迭代重建。模型包含4个12mm的球形插件,填充38uCi的68Ge;模型本底和肝插件填充18F,肝插件放射性浓度与本底之比为2:1。采用PSF校正技术后,图像空间分辨率、信噪比及热区对比度显著提升。AW-OSEM迭代重建图像上,球形插件从中心至周边视野放射性减低,且逐渐模糊,PSF校正重建图像上则更加稳定。

早期患者研究[1]显示:PSF技术能够明显提高PET脑部图像的质量(图5)。此外,PSF技术通过提高空间分辨率,也可明显提升小病灶的检出率(图6)和病灶的SUV值[2-6]。

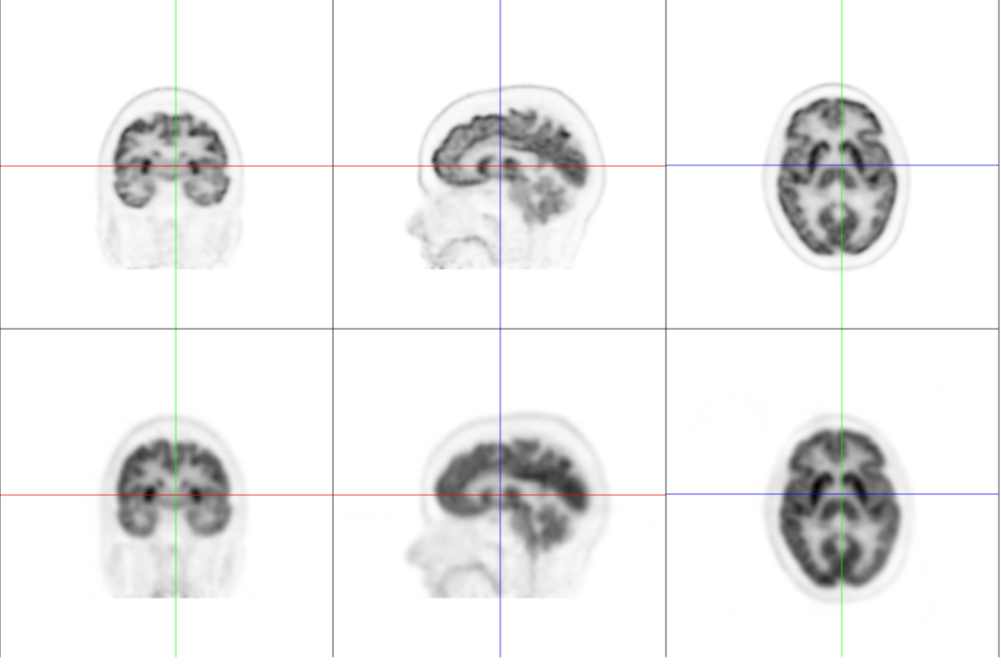

图5:患者脑部PET图像。上图:PSF校正重建,下图:AW-OSEM迭代重建。51岁女性,体重69.4 Kg,注射18F-FDG 10 mCi 后90分钟行PET/CT脑部显像。采用PSF校正技术后,脑部图像分辨率、信噪比显著提升。

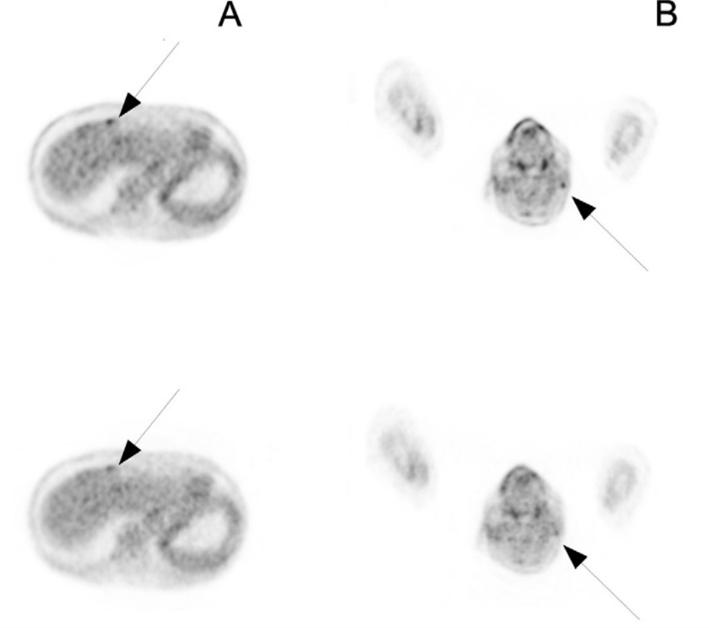

图6:PSF技术提升小病灶的检出率。上图:PSF校正重建,下图:常规迭代重建。(A)62岁女性,卵巢癌患者,箭头所示肝脏小病变在常规迭代重建图像上被遗漏,PSF校正图像上清晰可见。(B)74岁女性,淋巴瘤患者,左颈部小病变在常规迭代重建图像上被遗漏,PSF校正图像上清晰可见。

PSF技术能够与TOF(飞行时间)技术协同,进一步提升PET性能。TOF通过测量湮灭辐射产生的两个光子到达探测器的时间差,能够更加准确地定位湮灭辐射在响应线上发生的位置(图7)。西门子LSO晶体具有高截止、高时间分辨率的特性,与全覆盖的SiPM探测器结合,让TOF时间分辨率能够达到200ps量级。将TOF技术与PSF技术互相协同,不仅能够精准地校正响应线的位置,同时能够在响应线上更加准确地定位湮灭辐射(图8),让PET的有效灵敏度、空间分辨率、信噪比等性能获得全面提升。

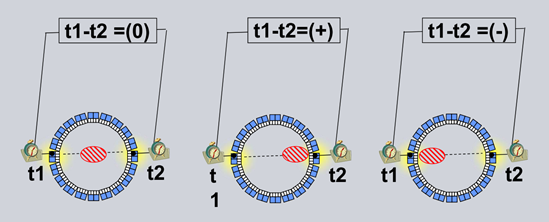

图7:t1和t2代表湮灭辐射产生的两个光子分别到达探测器的时间,计算两者的时间差(t1-t2)能够更加准确地判定湮灭辐射在响应线上的位置。

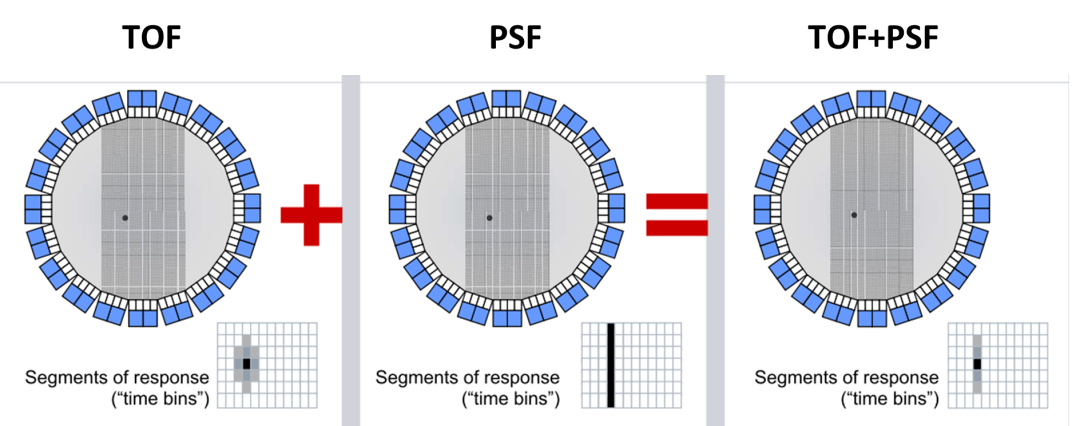

图8:TOF技术能够更加准确地在响应线上定位湮灭辐射发生的位置, PSF技术能够准确地恢复响应线的真实空间位置,两者协同可大幅提升PET的整体性能。

西门子实测PSF校正技术通过准确恢复响应线的真实空间位置,有效提高了图像的空间分辨率和信噪比,并与200ps 量级TOF相协同,进一步全面提升了PET系统的整体性能。
