龙门X射线系统可检查大型航空零件

2021-01-25 16:39          CT扫描 无损检测

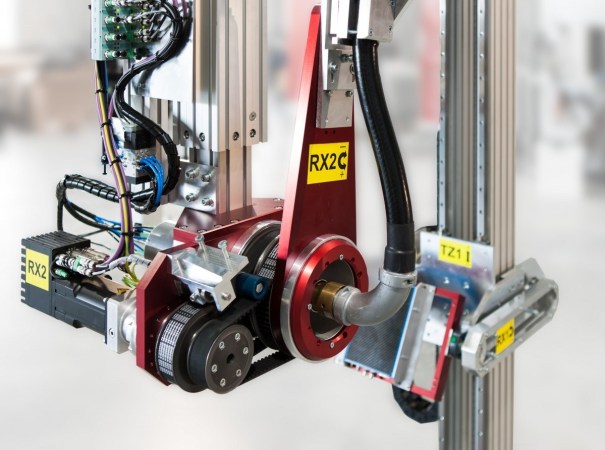

对重型,大型或异型零件的X射线检查需要多功能和可扩展的系统。VisiConsult的XRH龙门架是具有七个可编程运动轴的架装式解决方案。高达450kV的电压和广泛的检测器选择使该系统能够应对许多不同的检查任务。

七个独立控制的轴使XRHGantry甚至可以满足最先进的检查要求。尤其是倾斜功能,可以实现双壁焊缝的椭圆形视图,以及巨大的放大轴,可以动态缩放到感兴趣的区域。该系统已通过NADCAP认证,已在航空航天领域安装了多个装置。

通过超精密电机,可以将常规检查程序自动化为序列。耦合的运动可确保X射线管和检测器始终保持垂直以避免扭曲。重物可以在检查室的轨道,起重车或叉车上移动。可以修改XRH龙门架的尺寸以适合现有的检查室,或者可以在完整的X射线柜内交付系统。

该系统的核心是内部开发的图像增强Xplus软件,该软件设定了新的行业标准。不断的发展和25年的经验结合了对特殊工艺要求的最大灵活性。高级功能包括叠加工具,宏生成器,过滤器生成器,实时图像增强,报告工具包,DICONDE集成和测量工具。包括ASTM,NADCAP,EN在内的所有通用国际行业标准都是本地实现的。

复杂的3D检查模块允许计算机断层扫描(CT)重建。典型执行的检查是孔隙率分析和零件特征实际-名义比较。在进行大量在线检查的情况下,自动缺陷识别(ADR)模块无需人工干预即可检测缺陷。内部开发的ADR可以执行完整性检查,测量任务,密度分析等。为了改善操作,该软件可通过具有不同用户级别的触摸界面完全控制。使用离线工作站,系统操作员可以查看缺陷而无需中断在线过程。

XRH龙门架已安装在挪威顶级航空航天供应商Kongsberg Defense Systems上,以对洛克希德·马丁公司的复合零件执行合规质量控制。龙门系统是专为大型航空结构(如小翼,蜂窝和舵)或复杂结构(包括钛焊管)设计的。XRH龙门架允许制造商从模拟胶片转换为数字检测器,从而提高效率并降低成本。


XRH龙门亮点:

–清晰的数字射线照相图像,包括实时增强

–专为检查大型,重型和复杂零件而设计

–检查顺序和可编程CNC驱动器

–灵活的X射线检查过程的多功能设计

–在尺寸,布局和自由度方面可定制
