ITER真空室模块组装(SMSA)取得又一关键性突破

2025-03-01 13:54     来源:中国核电工程有限公司     ITER真空室模块 核技术

2025年2月7日至2月19日,在法国南部卡达拉舍,国际热核聚变实验堆(ITER)真空室模块组装(SMSA)相继完成首对环向场线圈(TFC)中线圈外侧结构(OIS)、上部中间线圈外侧结构(IOIS)和下部线圈内部结构(IIS 1、2)的安装并于2月13日成功实现TFC的载荷转移。TFC载荷转移的实现标志着SMSA联合体项目部取得又一关键性突破,为实现真空室模块整体吊装奠定了坚实基础。

TFC是ITER装置的关键部件之一。单个线圈高约18米、宽约3米,每个TFC由绕组包和不锈钢保护壳组成,设计高度复杂,具备超导特性,重量超过300吨,其主要作用是产生强大的磁场,用于约束等离子体以实现稳定运行。

一对TFC通过OIS、IOIS和IIS等组件连接。OIS、IOIS和IIS分别包含上下两部分,其中OIS和IOIS位于TFC外侧,用于约束两TFC沿周向的相对位移;上、下IIS位于TFC内侧,主要用于约束TFC周向和轴向的相对位移。

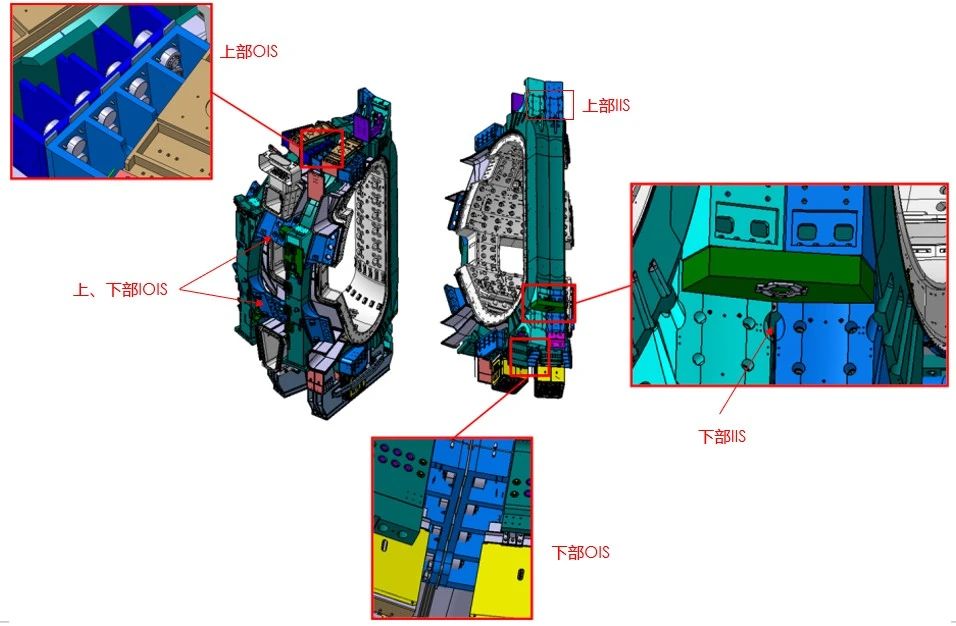

OIS、IOIS和IIS等组件布置

OIS、IOIS和IIS的安装涉及精密测量、逆向工程和定制加工等工作,整个安装时间紧、精度要求高、操作空间有限、过程复杂,各工种环环相扣,不允许出现任何失误。在CNPEC、SIMIC、法马通等合作单位的共同努力配合下,联合体在加速计划内完成了各组件的安装。

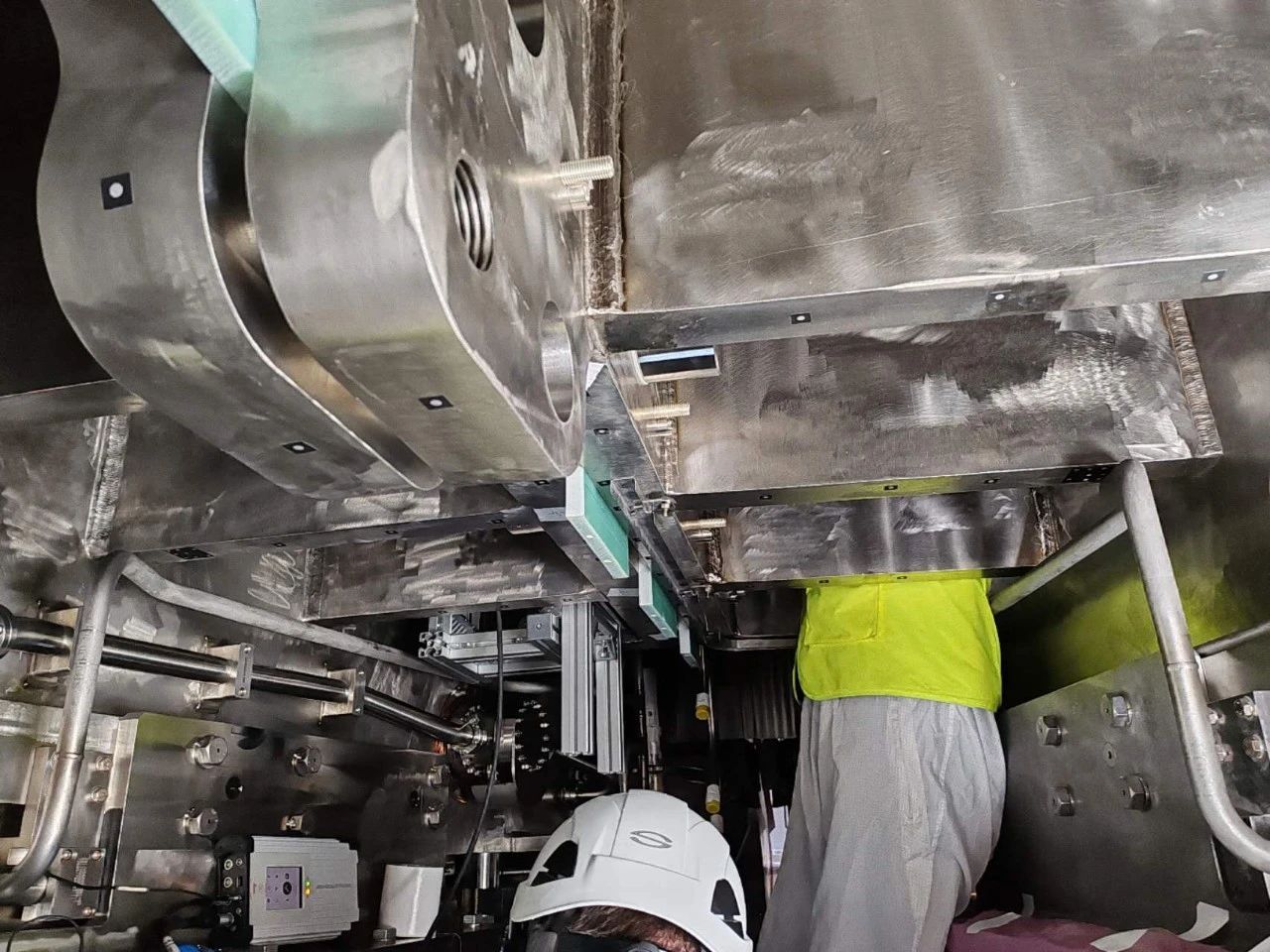

顶部及底部OIS安装

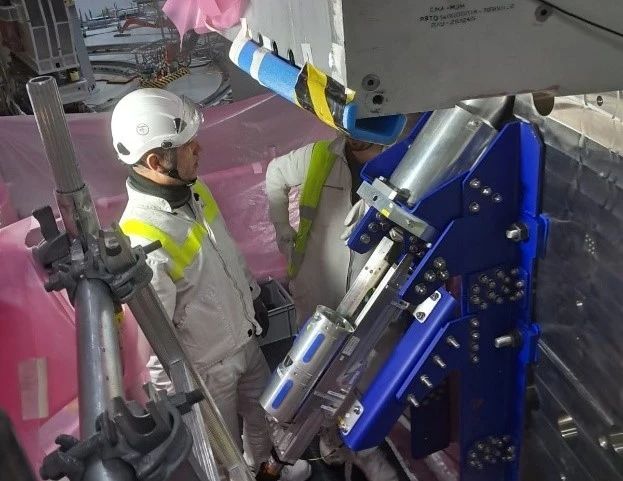

上部IOIS安装

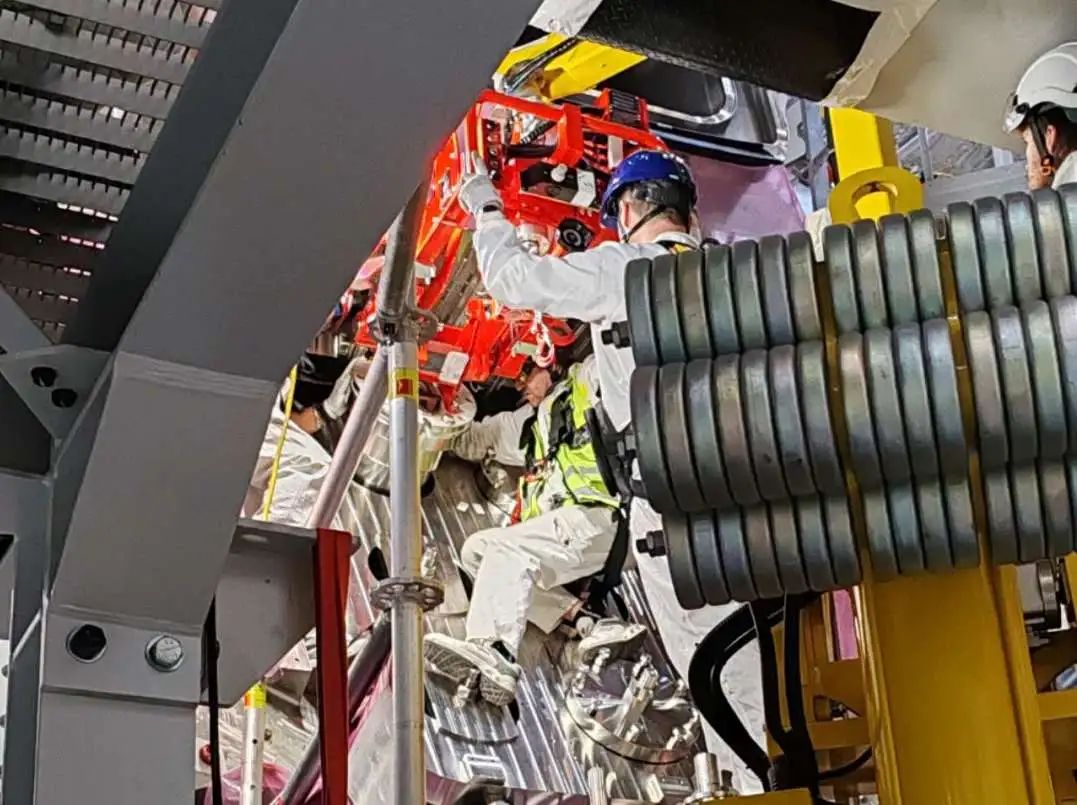

底部IIS安装

载荷转移是SMSA的重要节点,在与真空室冷屏(VVTS)之间最小处距离20mm的情况下,将总重量约为710吨的一对TFC的全部载荷从底部适配器转移到三个临时支撑柱上。为避免使其产生大幅度移动,施工团队需要同时操控两个真空室模块组装工具(SSAT)旋转框架控制器,并借助精密仪器对两个TFC的位置和姿态进行实时监测,以确保两个TFC的操作同步进行并随时进行调整。整个过程环环相扣,需要不同设备配合进行精准的操作和测量。施工团队在完成三个临时支撑柱的安装和对中后,通过降低底部适配器,比对液压泵站和控制器的读数以及测量数据,判断并调整两个TFC的当前姿态和位置,以确保整个活动有条不紊的进行。团队经过8个小时紧张连续的奋战,最终成功完成了第一对TFC的载荷转移工作,整个过程没有出现任何失误,保质保量完成了任务,展现了团队实力。

此次环向场线圈工作的顺利完成实现了SMSA项目施工工作的又一里程碑,为实现2025年4月中旬的赶工目标,完成真空模块吊装创造了先决条件,也为后续8组TFC的安装积累了宝贵的经验。此次节点的完成再次展现了中国智慧和中国力量,又一次向ITER组织证明了中核工程联合体是一支素质过硬、能打胜仗的优秀团队,为首个真空室模块组装的冲刺工作顺利进行奠定了坚实的基础。
